樹脂粉体加工事業

テリーパウダーとは
当社の低温粉砕技術を用いて微粉末化した飽和ポリエステル樹脂を主剤とし、非常に優れた防錆性能を有する粉体塗料です。
流動浸漬法・静電塗装法により、大小様々な金属基材に対して容易かつ簡便に塗装することができます。
グレー、ブラウン、クリアーなど、お客様の要望にお応えできるよう様々な色彩ラインナップを取り揃えています。
製品形態は20kg紙袋です。塗料販売ならびに基材ご提供による受託塗装加工(流動浸漬法・静電塗装法)も承っております 。
-
豊富な色彩ラインナップグレー、ブラウン、無着色のクリアーに加えて、ご要望の色彩塗料をオーダーメイドできます。
塗装表面は光沢性に優れ、意匠性にも優れています。 -
優れた密着性・長期安定性密着性が高く、衝撃・塩害等により剥離しにくいため、長期安定性に優れます。
また、伸縮性にも優れ、鋼材の伸縮や施工時の曲げにも追随し、コーティング性を維持します。
適用事例
優れた耐候性を生かし、建築部材や海洋構造物など様々な用途で採用されています。

金網

高架物の部品

各種海洋構造物
物性データ
複合サイクル試験
0h | 120h | 240h | 360h | 480h | |
---|---|---|---|---|---|
テリーパウダー | ![]() |
![]() |
![]() |
![]() |
![]() |
他社ポリエステル系 粉体塗料 |
![]() |
![]() |
![]() |
![]() |
![]() |
無塗工 | ![]() |
![]() |
![]() |
![]() |
![]() |
試験方法:JIS K5600-7-9 サイクル A
- 試験片寸法:150×70mm(厚さ 3~4mm)
- 試験装置:スガ試験機製 CCT-1L
- 試験溶液:50±5g/L NaCl
- pH:6.5~7.2
- 噴霧量:1.5±0.5mL/80cm2/hr
- 試験時間:60 サイクル
- 評価方法:外観撮影

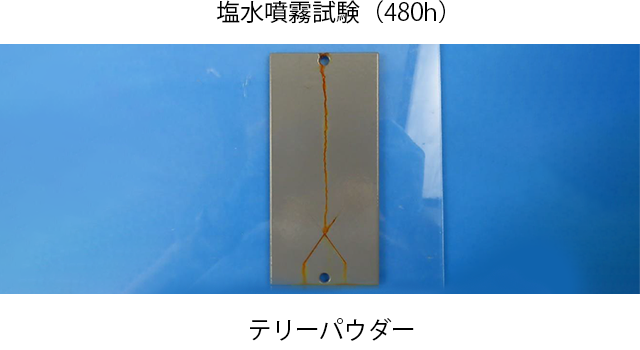

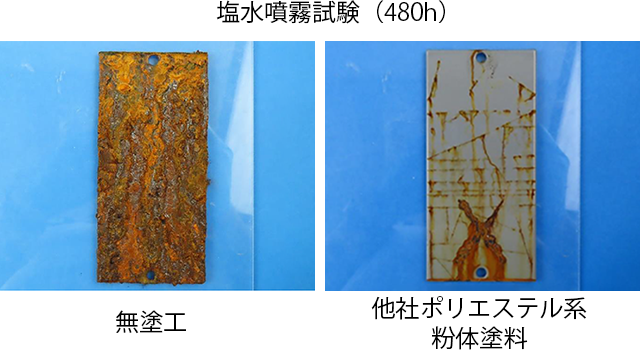

塩水噴霧試験
0h | 120h | 240h | 360h | 480h | |
---|---|---|---|---|---|
テリーパウダー | ![]() |
![]() |
![]() |
![]() |
![]() |
他社ポリエステル系 粉体塗料 |
![]() |
![]() |
![]() |
![]() |
![]() |
無塗工 | ![]() |
![]() |
![]() |
![]() |
![]() |
試験方法:JIS K5600-7-1
- 試験片寸法:150×70mm(厚さ 3~4mm)
- 試験装置:スガ試験機製 CYP-90
- 試験溶液:50±5g/L NaCl
- pH:6.5~7.2
- 噴霧量:1.5±0.5mL/80cm2/hr2
- 試験槽内温度:35℃
- 試験時間:480hr
- 評価方法:外観撮影
テリーパウダーの物性表
❶比重 | 1.3 | |
❷熱的性質 | 軟化点 | 230〜240℃ |
❸耐寒性 | -40℃ | |
❹表面硬度 | 鉛筆硬度 | F〜3H |
❺電気的性質 | 絶縁耐力 | 150V/μ |
❻被覆接着強度 | 150〜200kg/㎠ | |
❼燃焼ガス生成物 | 有毒ガスは発生しない | |
❽ガスバリア性 | 酸素 | 2.2(mm/㎡ 24hr) |
炭酸ガス | 2.6(mm/㎡ 24hr) |
区分 | 薬品種 | 濃度 | 耐性評価 | |
---|---|---|---|---|
❾耐薬品性 | 耐酸性 | 硫酸 | 60% | ◯ |
塩酸 | 15% | ◯ | ||
耐アルカリ性 | 苛性ソーダ | 1% | ◯ | |
炭酸ソーダ | 10% | ◯ | ||
耐有機溶剤性 | クロロホルム | ◯ | ||
エタノール | ◯ | |||
ベンゼン | ◯ | |||
フェノール | × | |||
メチルクロライド | × |
販売形態について
本品は受注生産となっております。
最小単位:20kg/袋
色味・納期・価格についてはご相談ください。


低温・凍結粉砕パンフレット 低温・凍結粉砕パンフレット
パンフレットダウンロードはこちら パンフレットダウンロードはこちら
