早い・安全衛生的・安い
ドライアイス洗浄のご提案
洗浄対象の母材にも、環境にもやさしい洗浄


対象物を傷めず残留物が残らない
ドライアイス洗浄装置は、ドライアイスの粒子を圧縮空気の力で噴射させて対象物の汚れを取り除くショットブラスト装置です。
ドライアイスは金型に衝突すると同時に昇華(ガス化)してなくなりますので、他洗浄方式のショット材や溶剤のような残留物質の回収・後処理が不要なクリーンなシステムです。


ドライアイス洗浄のメリット
-
とにかく早い!
例えば金型の洗浄をする場合、手作業による洗浄では高温の金型が冷めるまで待ったり、取り外し、運搬などの前処理の手間がかかります。
ドライアイス洗浄では、前処理不要!高温OK、すぐ洗浄!簡単吹付けで作業時間を短縮でき、従業員さまのご負担を軽減できます。
-
洗浄が安全・キレイ!
人にも、金型にも安心
ドライアイスは
衝突で昇華(ガス化)して無くなりますドライアイスは金型に衝突すると同時に
昇華(炭酸ガス化)して無くなります。洗浄後に付着物が残りにくく
省力化につながります※洗い流すための水洗い工程・乾燥工程・
水処理工程は不要です。ドライアイスは毒性がなく、不燃性です。有機溶剤を使用しないため従業員さまにも環境にも安心・安全にお使いいただけます。また、樹脂ブラストのショット材や有機溶剤などのような回収・後処理が必要ありませんので、これまでの方法に対し大幅な省力化につながります。
※洗浄対象物の汚れなどの付着物はドライアイスにより飛散してしまうのでそれらのゴミをほうき等で集める必要があります。
-

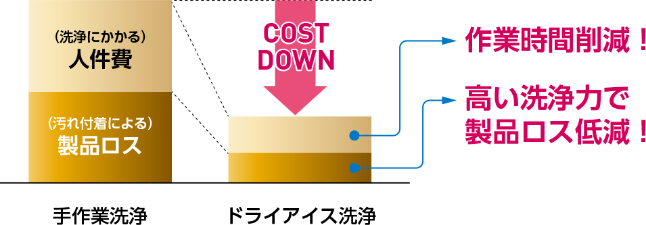

ムダがないから安い!
ドライアイス洗浄は前処理と後処理が不要なため、作業時間を大幅に削減できます。また、高い洗浄力により汚れ付着による製品ロスを低減できます。生産性が向上し、さらなるコストダウンにつながります。

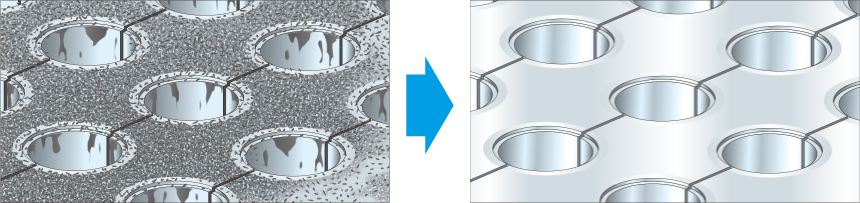

洗浄原理と特長
衝撃洗浄
ドライアイス洗浄は、硬度が低いドライアイスを使用する事で、洗浄対象物を傷つける恐れはありません。
高速で洗浄対象物に衝突し、まずペレットの衝撃で除去します。
品質向上

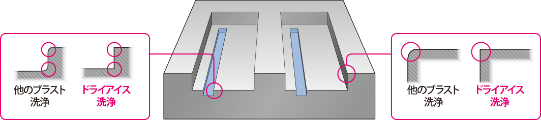

ドライアイスの粒子は硬度が低いので、母材の表面を摩耗せず汚れを落とします。
昇華洗浄
洗浄対象物に衝突した-79℃のペレットは固体から気体へと瞬時に昇華。
この時、ドライアイスはその体積が約750倍の気体へと変化します。
この爆発的な昇華により汚れは表面から引き剥がされます。
コストダウン
ドライアイスは母材に衝突するとガス化するので、ショット材が残りません。
回収や廃棄処理などの後処理を省けることでコストダウンにつながります。

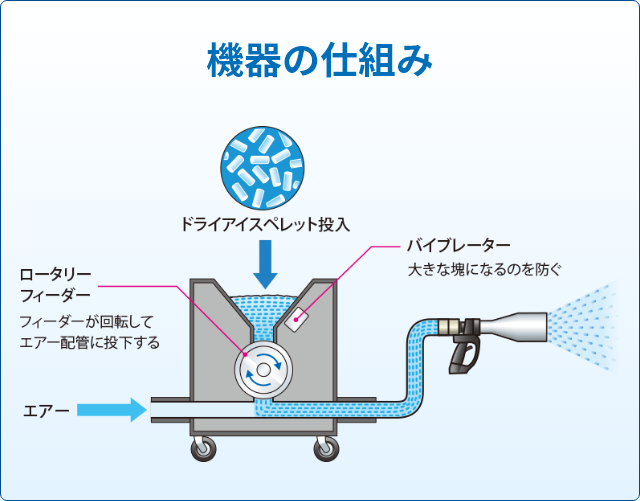

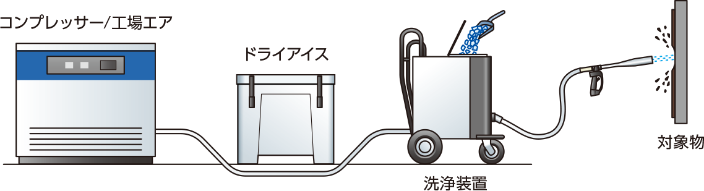

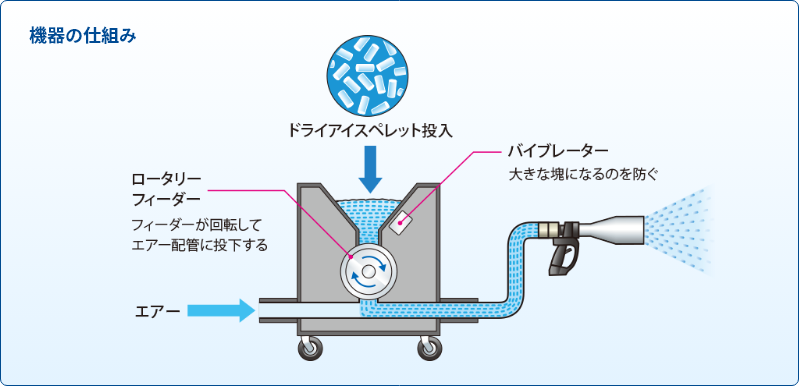

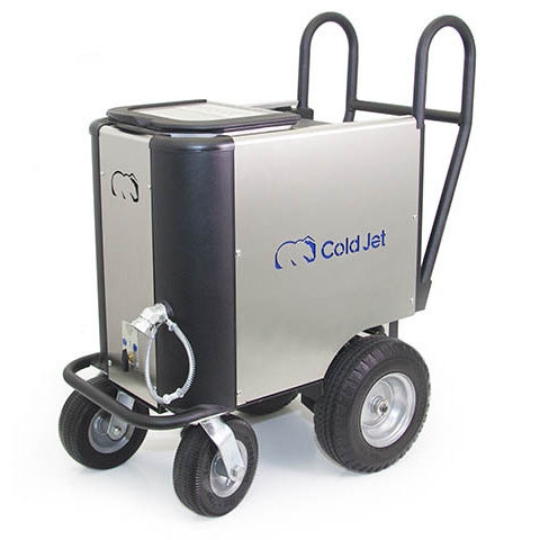

システム構成
他の洗浄方法との比較
○=適合
洗浄方法 | 二次廃棄物 なし |
非伝導 | 非毒性 | 非摩耗性 |
---|---|---|---|---|
ドライアイス洗浄 | ○ | ○ | ○ | ○ |
サンド洗浄 | × | ○ | ○ | × |
ソーダ洗浄 | × | ○ | ○ | × |
ウォーター洗浄 | × | × | ○ | ○ |
手工具 | ○ | × | × | × |
化学薬品 | × | × | × | ○ |
主な用途先と洗浄例
多くのお客さまのお役に立っています。
- 繊維関連
- 織物乾燥機に付着したタール汚れ除去
- 鍛造関連
- 鍛造金型の洗浄
- ゴム・タイヤ関連
- 金型に炭化・付着したゴムかす・離型剤の除去
- 樹脂関連
- 金型に炭化・付着した高分子材料・離型剤の除去
- アルミニウム関連
- アルミ鋳造・ダイカストの金型清掃(離型剤剥離)
その他、ドライアイスによる洗浄や表面処理は、下記の幅広い業界ならびに用途で効果的に取り入れられています。
動画紹介

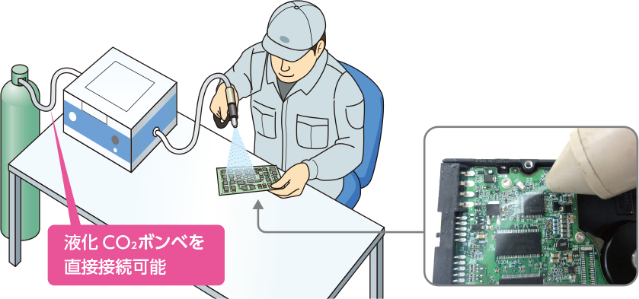

精密機器向けドライアイス洗浄装置
机上での作業に最適なドライアイス洗浄装置です。
基盤や半導体など、小さな機器の洗浄に最適なシステムです。
ー 特 長 ー
- 基板などを傷つけずに
パーティクル・油脂分洗浄 - 液化CO2からできるドライアイスパウダーを噴出して、被洗浄物を傷つけずに、パーティクル・油脂分を洗浄します。
- 乾燥・水処理工程
不要 - 洗浄水を必要とせず、乾燥・水処理工程が不要です。
- 無公害な
クリーン洗浄 - 大気中に存在するCO2を利用しているため、不燃・無害で安全でありかつ無公害で環境にやさしいクリーン洗浄です。
ー 洗浄対象 ー
- 映像関連
- 精密レンズ/光学センサ/携帯電話レンズ
- 半導体電子部品
- Si・lnp・GaAs ウエハ/フォトマスク/プリント基板/ハードディスク
- その他
- 金型・セラミックスの異物・電池セル等のバリ除去/美術品補修

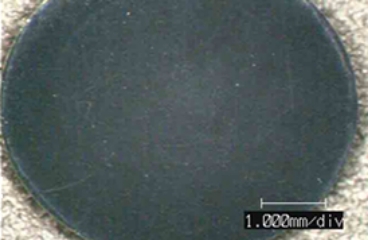

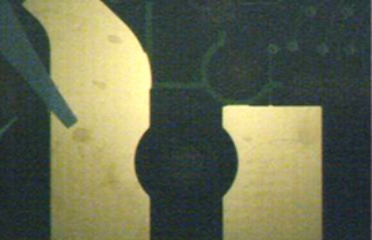

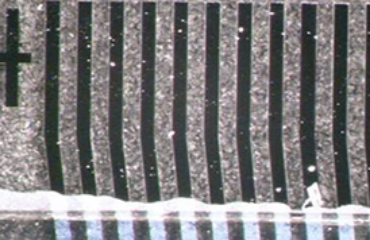

ー 洗浄例 ー

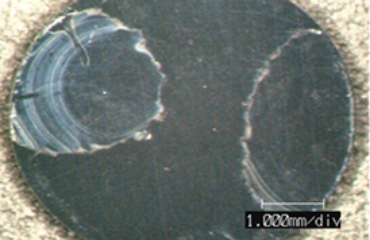

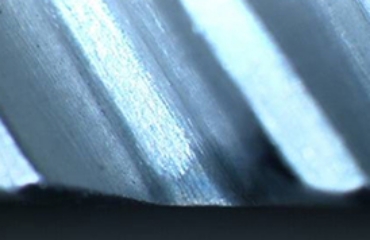

ワーク:超硬部品 汚れ→接着剤
- 洗浄前
- 洗浄後

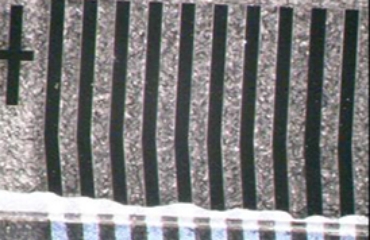

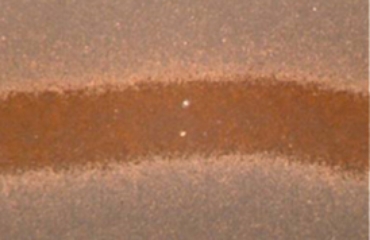

ワーク:フィルム状太陽電池
汚れ→パターン残さ
- 洗浄前
- 洗浄後

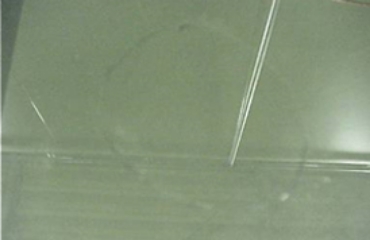

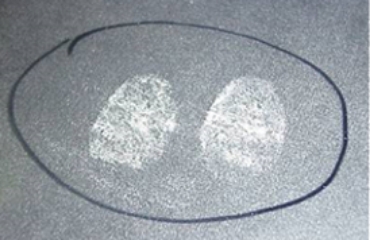

ワーク:ガラス板 汚れ→指紋
- 洗浄前
- 洗浄後

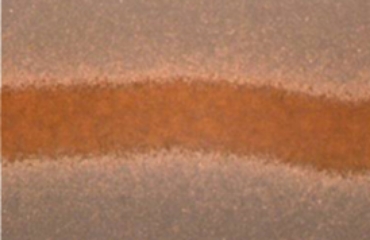

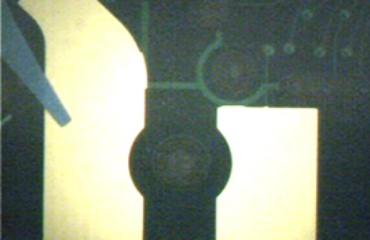

ワーク:実装前基板 汚れ→しみ
- 洗浄前
- 洗浄後
ワーク:精密モータ 汚れ→油、金属粉
- 洗浄前
- 洗浄後

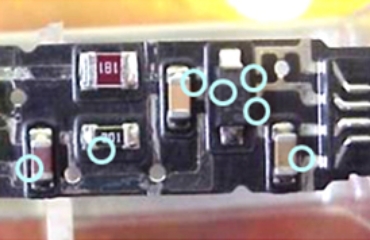

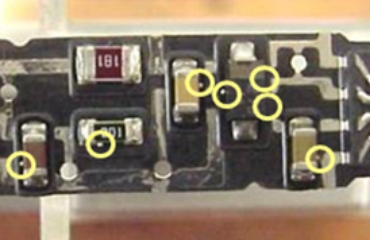

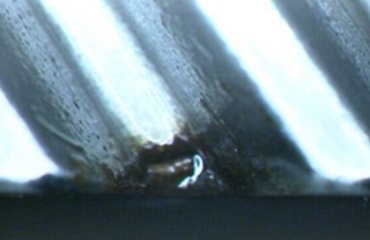

ワーク:自動車部品
汚れ→ハンダカス(0.24mm以下)
- 洗浄前
- 洗浄後
ワーク:有機EL 汚れ→ガラス粒子
- 洗浄前
- 洗浄後

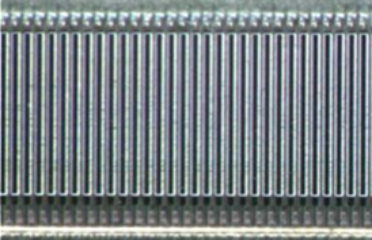

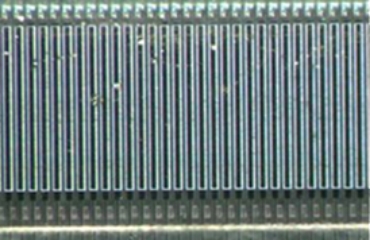

ワーク:液晶ターミナル 汚れ→ほこり
- 洗浄前
- 洗浄後
