小さなノズルで大きなメリット

マイクロバブル
発生ノズルご紹介

水産業養殖場の生育に、温浴施設の炭酸泉に

マイクロバブル発生ノズルのご紹介 マイクロバブル発生ノズルのご紹介

温浴施設・養殖場へマイクロバブル
を手軽に導入

1μm〜100μmの気泡が温浴施設(スーパー銭湯・スパ・健康ランドなど)での美肌効果・血流促進などの健康効果が期待できること。
また養殖場の水産物に水中の酸欠状態をなくし、生育を助ける効果のあることで知られるマイクロバブル。
当社では小さなマイクロバブル発生ノズルをつけるだけで手軽に導入可能です。

対象物を傷めず残留物が残らない

マイクロバブル発生ノズルのメリット

  • 1

    低コスト

    既往のバブル発生装置と比べ
    安価で導入可能!

  • 1

    溶解効率が
    高い

    気体が水中に溶けやすく、
    より高い効果が期待できます!

  • 1

    省スペース&
    簡単取り付け

    小さなノズルをつけるだけ※
    大掛かりな設備はいりません!

※用途によって取り付け方法が異なります。

1低コスト構成機器の例

マイクロバブル発生ノズル(MB)
マイクロバブル
発生ノズル(MB)

例1:汎用ポンプに取り付け
例1:汎用ポンプに
取り付け
例2:養殖池混気装置
例2:養殖池混気
装置
例3:炭酸供給ユニット
例3:炭酸供給
ユニット

マイクロバブル発生ノズル(MB)本体代:約200,000円

※その他関連機器は別途費用

2溶解効率が高い

マイクロバブル発生ノズル(MB)は発生装置へ送水する事によって通水断面積変化部に生じる内部負圧を利用して気体を自吸し、水流で吸気した気体を微細化し噴出させます。

マイクロバブル発生ノズル(MB)による溶存酸素濃度量と水温の関係

※弊社MB装置と一般的な空気吹込み時の理論値における
溶存酸素量の比較を示しております(弊社テスト結果)。

■テスト条件
吹込みガス 酸素
ガス吹込み流量 0.48NL/min
MBサイズ 25A
水容量 81 L
循環水流量 35L/min
溶存酸素計 東亜DKK社製DO-31P

また養殖場、温浴施設において下記のような効果が期待されるため、水中の溶存ガス量を増加させる為にマイクロバブル発生ノズル(MB)をご利用頂いております。

養殖場に
養殖場に
水産物の成長促進
温浴施設に
温浴施設に
炭酸泉による血行促進や美容効果

3省スペース&簡単取り付け

小さなノズルをつけるだけです。大掛かりな設備は必要ありません。また本体が小さく省スペースです。
配管に後付けできるため簡単に取り付けができます。

水循環ラインに配管組み込み

水循環ラインに配管組み込み

水循環ラインに配管組み込み

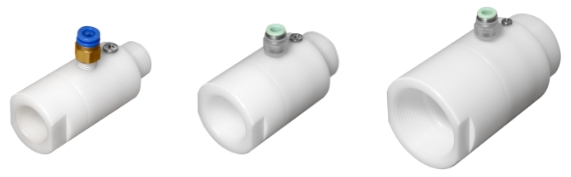

製品仕様

型式 □15-A □25-A □40-A
15-A 25-A 40-A
本体材質 常備品:ポリアセタール樹脂(POM)
受注生産品:ステンレス鋼(SUS304)
上記外の材質
(共通)
球体:テフロン、 球支持ピン:SUS316
Oリング:ニトリルゴム
吸気管継手:(株)ミスミ PPCN6-1
異物通過径(mm) 1.1 1.9 2.8
内径(mm) 15.0 26.0 39.0
接続ネジ(R) 1/2 1 1・1/2
吸気部ネジ Rc 1/8
最大径×全長(mm) 34×80 48×90 90×110
重量(樹脂製、g) 約70 約140 約250
  • 1、 仕様は予告無しに変更する場合がありますのでご購入前にご確認願います。
  • 2、 型式欄の□は材質識別記号が入ります。(PがPOM、SがSUS304)
  • 3、 納期 : 常備品在庫切れの場合は3~4週間、SUS製は受注生産で4~6週間
  • 4、 使用材質が使用環境に適するか否かはユーザーさまでご確認願います。
マイクロバブルパンフレット

マイクロバブルパンフレット

パンフレットダウンロードはこちら

マイクロバブル発生ノズル(MB)
についてのお問い合わせ

TEL.06-4706-2701(代)FAX:06-4706-2711(代)

担当:藤原
